Надежная защита вашего электропитания

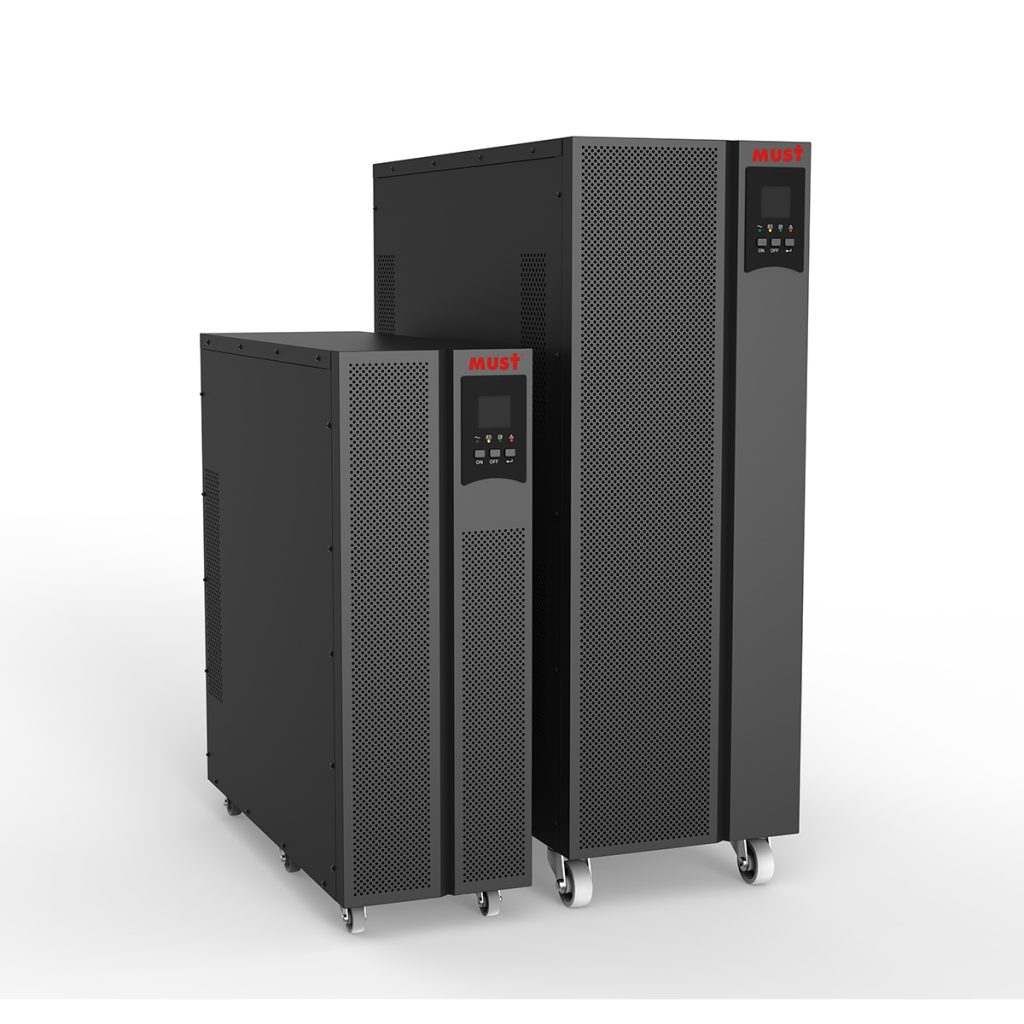

Серия EH9335 – это высокотехнологичные трехфазные (3/3) онлайн-ИБП, разработанные для обеспечения бесперебойного и надежного электропитания вашего оборудования.
Преимущества:
- Высокая эффективность и компактность:
- Онлайн-конструкция с двойным преобразованием и коррекцией входного коэффициента мощности (PFC) обеспечивает КПД до 0,99.
- Увеличенная плотность энергии позволяет уменьшить габариты и площадь, занимаемую ИБП.
- Надежность и стабильность:
- Цифровое управление гарантирует высокую стабильность работы системы.
- Функции самозащиты и диагностики неисправностей обеспечивают бесперебойную работу.
- Эффективная защита от всех типов проблем с электропитанием:
- Мгновенные провалы и скачки напряжения
- Колебания и гармонические искажения
- Импульсные помехи и перепады частоты
- Гибкость и масштабируемость:
- Возможность установки от 16 до 20 аккумуляторных батарей в зависимости от ваших потребностей.
- Поддержка параллельного подключения до 4 ИБП для увеличения мощности.
- Параллельное использование аккумуляторных блоков для увеличения резервного времени.
- Удобство и информативность:
- Регулируемый ток зарядки аккумуляторов.
- Трехступенчатое управление зарядкой: постоянное напряжение, ток и плавающий заряд.
- Двойной ЖК-дисплей и светодиодная индикация для интуитивного отображения рабочих параметров и состояния ИБП.
- Надежность и безопасность:
- Переключатель сервисного байпаса обеспечивает бесперебойное питание даже при проведении технического обслуживания.
- Подходит для работы с несбалансированной трехфазной нагрузкой.
- Интерфейс RS232 и карта SNMP (опционально) для интеграции в систему управления.
- Интерфейс кнопки аварийного выключения (EPO) для мгновенного отключения ИБП в критической ситуации.
| Модель | ЕН9335- 10КS | ЕН9335- 20КS | ЕН9335- 30КS | ЕН9335- 40КS | ЕН9335- 60КS | ЕН9335- 80КS |
|---|---|---|---|---|---|---|
| Номинальная мощность | 10КАВА/9КВт | 20кВА/18кВт | 30кВА/27кВт | 40кВА/32кВт | 60кВА/54кВт | 80кВА/64кВт |
| Вход | ||||||
| Формат ввода | Трехфазная четырехпроводная + земля | |||||
| Номинальное входное напряжение | 380 В переменного тока/400 В/415 В переменного тока | |||||
| Диапазон напряжения | 208 В~478 В переменного тока | |||||
| Диапазон частот | 45–55 Гц при 50 Гц / 54–66 Гц при 60 Гц (авто) | |||||
| Входной коэффициент мощности | ≥0,99 | |||||
| Гармония входного тока | ≤3% (100% нелинейная нагрузка) | |||||
| Диапазон обхода | Верхний предел напряжения защиты байпаса: 220 В: +25 % (дополнительно +10 %, +15 %, +25 %) 230 В: +20 % (дополнительно + 10 %, +15 %) 240 В: +15 % (дополнительно + 10 %) | |||||
| Нижний предел напряжения защиты байпаса: -45% (опционально -20%-30%) | ||||||
| Диапазон защиты частоты обхода: ±10% | ||||||
| Выход | ||||||
| Выходной формат | Трехфазная четырехпроводная + земля | |||||
| Номинальное выходное напряжение | 380 В переменного тока/400 В/415 В переменного тока | |||||
| Выходной коэффициент мощности | 0,8 / 0,9 | |||||
| Точность вывода | ±1% | |||||
| Выходная частота | Онлайн-режим: Следуйте частоте сети; Режим работы от батареи: 50/60 Гц ± 0,2% | |||||
| Гармония выходного тока | ≤ 2 % линейной нагрузки ≤ 5 % нелинейной нагрузки | |||||
| Батарея | ||||||
| Номер батареи | Опционально: ±192 В постоянного тока/204 В/216 В/228 В/240 В постоянного тока (± 16/17/18/19/20 шт.) по умолчанию: ± 192 В постоянного тока | |||||
| Зарядный ток | 10А макс. | 20А макс. | ||||
| Защита | ||||||
| Защита от перегрузки | Нагрузка 110%, 60мин; ≤ 125%, 10 мин; ≤ 150%, 1 мин; ≥ 150% Немедленный перевод на шунтирование | |||||
| Защита от перегрева | Нормальный режим: переход в режим обхода; режим работы от батареи: немедленно отключить выход | |||||
| Аварийное отключение (EPO) | Немедленно отключить выход | |||||
| Сервисный байпас | Стандартный переключатель сервисного байпаса | |||||
| Другой | ||||||
| Время переключения | Из режима утилиты в режим обхода: 0 мс; из утилитарного режима в режим работы от батареи: 0 мс | |||||
| Нормальный режим (полная нагрузка) | ≥эффективность 94,5% | |||||
| Интерфейс связи | Карта RS232,RS485,SNMP (опция), плата электрического реле (опция) | |||||
| Режим энергосбережения (ЭКО) | Поддерживать | |||||
| Функция самопроверки | Поддерживать | |||||
| Параллельная функция | Поддержка до 4 устройств параллельно | |||||
| Представительский стандарт | ЯД/Т1095-2018 | |||||
| Рабочая среда | ||||||
| Рабочая Температура | 0~40℃ | |||||
| Температура хранения | -25~55℃ (батареи: 0~40℃) | |||||
| Влажность рабочей среды | 0%~95% (без конденсации) | |||||
| Высота | < 1500 м, при высоте выше 1500 м, при высоте выше 1500 м снижайте номинальные характеристики в соответствии с GB/T 3859.2. | |||||
| Физические характеристики | ||||||
| Размер (Д*Ш*В) (мм) | 690*250*734 | 775*335*978 | ||||
| Вес нетто (кг) | 50 | 50 | 51 | 52 | 89 | 90 |
