Description
Ключевые особенности:
- Чистая синусоидальная волна: подходит для всех типов бытовой техники.
- MPPT контроллер заряда: обеспечивает максимальную эффективность преобразования энергии от солнечных панелей.
- 3-ступенчатая зарядка: оптимизирует зарядку аккумуляторов для продления срока службы.
- Многофункциональная защита: обеспечивает безопасность и надежность работы.
- Настраиваемые параметры: позволяет оптимизировать работу системы под ваши нужды.
- Удаленный мониторинг (опционально): обеспечивает удобное управление и контроль за инвертором.
Преимущества:
- Экономичный: низкое энергопотребление.
- Надежный: защита от перегрузки, короткого замыкания, перегрева и т.д.
- Универсальный: подходит для различных типов аккумуляторов (кислотные, литиевые).
- Простота использования: легко настраивать и управлять.
Технические характеристики:
- Мощность: 1-6 кВт
- Входное напряжение: 12/24/48 В DC
- Выходное напряжение: 220/230/240 В AC
- Частота: 50/60 Гц
- MPPT контроллер заряда: 80A
- Тип заряда: 3-ступенчатый
- Защита: от перегрузки, короткого замыкания, перегрева, низкого напряжения аккумулятора и т.д.
- Дополнительные функции: режим энергосбережения, выбор приоритета источника питания (солнечная энергия/сеть), удаленный мониторинг (опционально)

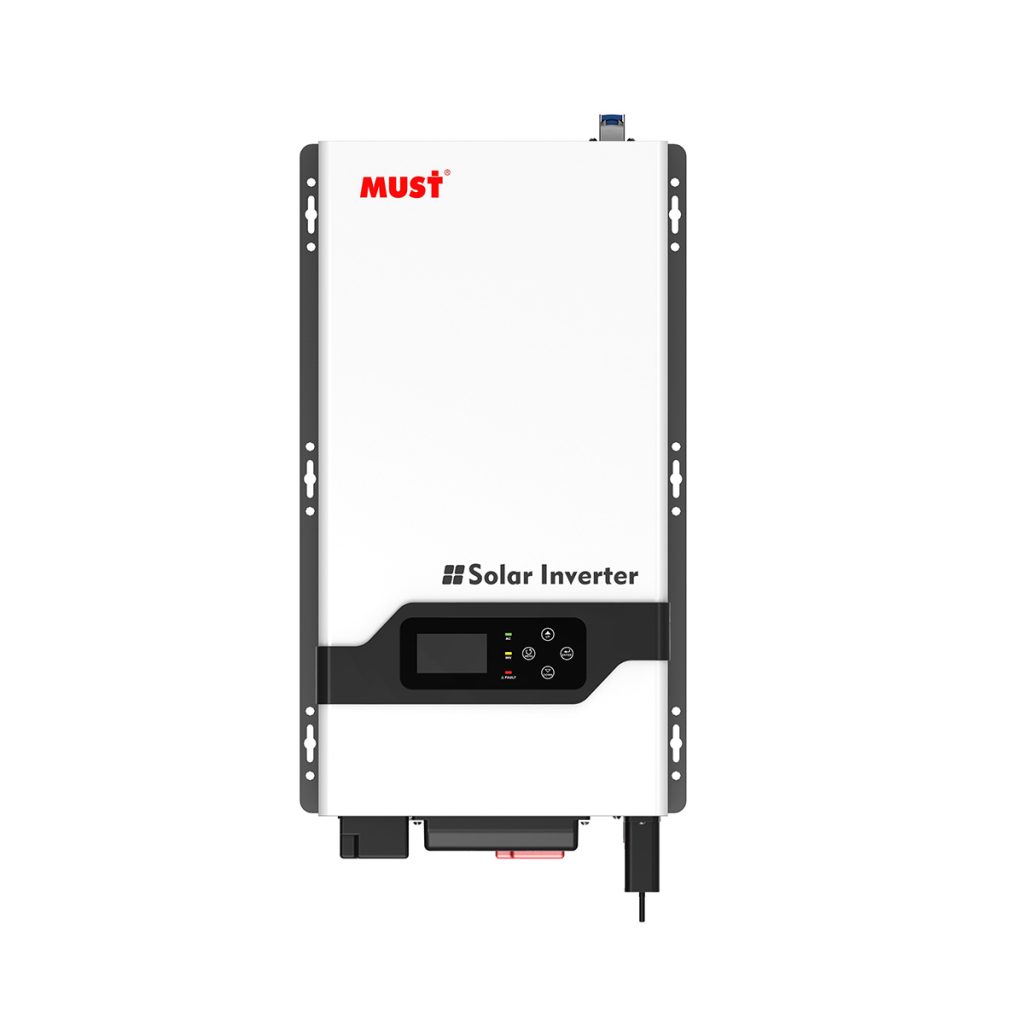

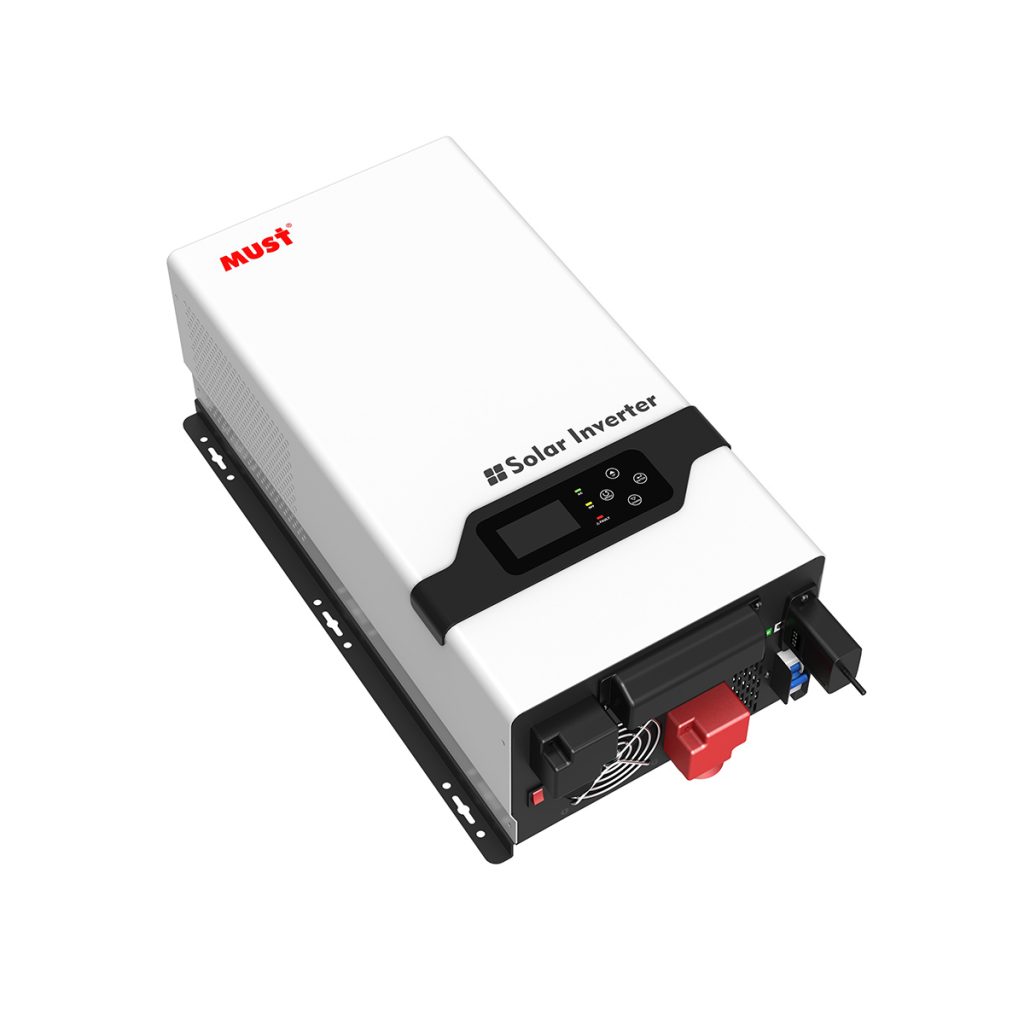

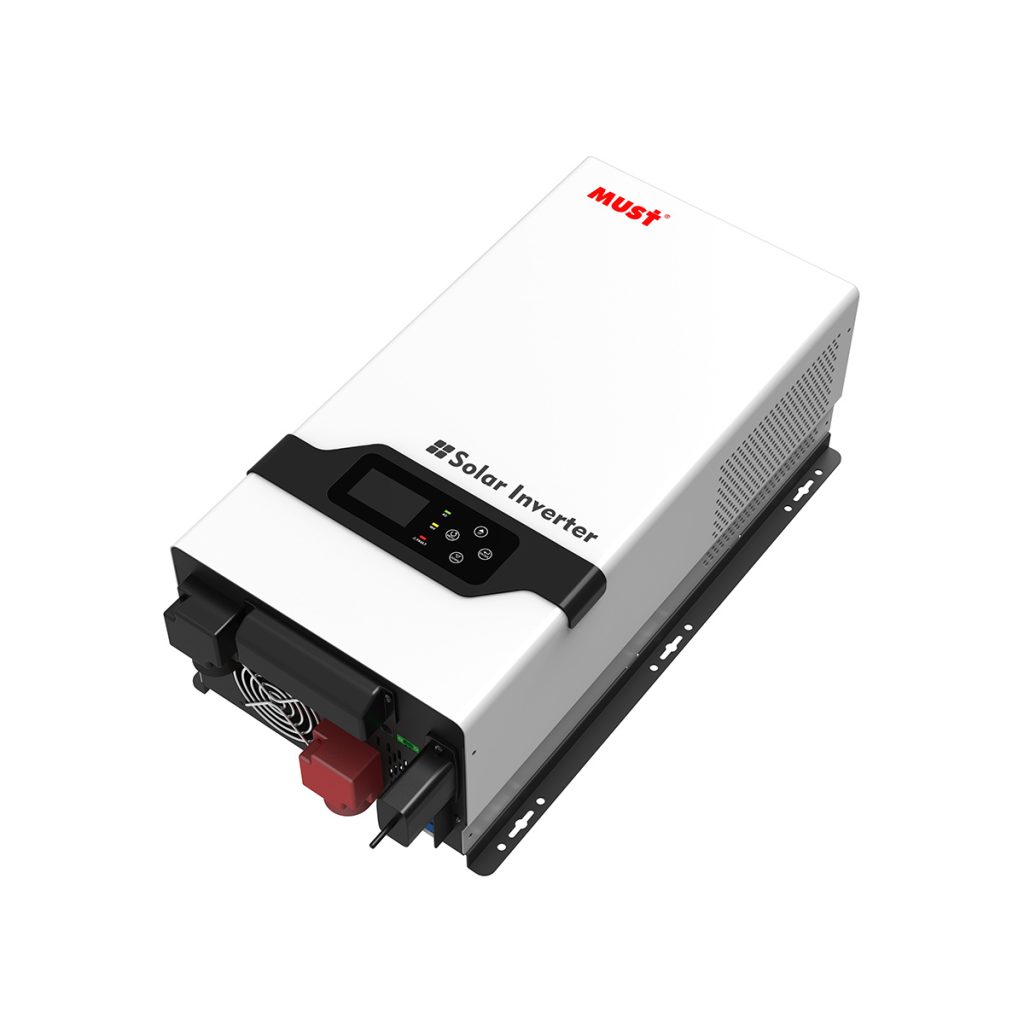

PV3000 VHM — это идеальное решение для автономного электроснабжения вашего дома или предприятия. Он обеспечивает высокую эффективность, надежность и простоту использования.
| МОДЕЛЬ | PV30-1KW VHM | PV30-1.5KW VHM | PV30-2KW VHM | PV30-3KW VHM | ||||
| Номинальное напряжение аккумуляторной системы | 12 В постоянного тока | 24 В постоянного тока | 12 В постоянного тока | 24 В постоянного тока | 12 В постоянного тока | 24 В постоянного тока | 24 В постоянного тока | 48 В постоянного тока |
| ИНВЕРТОРНЫЙ ВЫХОД | ||||||||
| Номинальная мощность | 1 КВт | 1,5 кВт | 2 КВт | 3 КВт | ||||
| Рейтинг всплеска | 3000ВА | 4500ВА | 6000ВА | 9000ВА | ||||
| Способен запускать электродвигатель | 1 HP | 1 HP | 1 HP | 2 л.с. | ||||
| Форма волны | Чистая синусоида / такая же, как на входе (режим байпаса) | |||||||
| Номинальное выходное напряжение RMS | 220 В/230 В/240 В переменного тока (±10 % среднеквадратического значения) | |||||||
| Выходная частота | 50 Гц/60 Гц ±0,3 Гц | |||||||
| КПД инвертора (пиковый) | >88% | |||||||
| Эффективность линейного режима | >95% | |||||||
| Фактор силы | 1.0 | |||||||
| Типичное время передачи | 10 мс (макс.) | |||||||
| Перегрузка | 100% < Нагрузка < 110% (сигнал тревоги 5 минут, затем остановка вывода и код неисправности 07) 110% < Нагрузка < 125% (сигнал тревоги 60 с, затем остановка вывода и код неисправности 07) Нагрузка > 125 % (сигнал тревоги 10 с, затем остановка вывода и код неисправности 07) ) | |||||||
| ВХОД ПЕРЕМЕННОГО ТОКА | ||||||||
| Напряжение | 230 В переменного тока | |||||||
| Выбираемый диапазон напряжения | 155~265 В переменного тока (для персональных компьютеров) | |||||||
| Диапазон частот | 50 Гц/60 Гц (автоматическое определение) 40–80 Гц | |||||||
| АККУМУЛЯТОР | ||||||||
| Минимальное стартовое напряжение | (10 В / 10,5 В / 11 В / 11,5 В / 12 В) +0,5 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||||||
| Сигнализация низкого заряда батареи | (10 В / 10,5 В / 11 В / 11,5 В / 12 В) +0,5 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||||||
| Низкий заряд батареи отключен | 10V / 10.5V / 11V / 11.5V/ 12V for 12VDC mode (*2 for 24VDC, *4 for 48VDC) | |||||||
| High Voltage Alarm | (12-14.5V)+1V for 12VDC mode (*2 for 24VDC, *4 for 48VDC) | |||||||
| High Battery Voltage Recover | (12-14.5V)+0.5V for 12VDC mode (*2 for 24VDC, *4 for 48VDC) | |||||||
| Idie Consumption-Search Mode | Load ≤50±20W(120V)/100±20W(220V) | |||||||
| CHARGER | ||||||||
| Output Voltage | Depends on battery type | |||||||
| Overcharge Protection S.D. | 15.7VDC for 12VDC mode (*2 for 24VDC mode, *4 for 48VDC mode) | |||||||
| Maximum Charge Current | 30A | 20A | 45A | 25A | 60A | 30A | 40A | 20A |
| PAYPASS & PROTECTION | ||||||||
| Input Voltage Waveform | Sine wave (grid or generator) | |||||||
| Nominal Input Frequency | 50Hz or 60Hz | |||||||
| Overload Protection (SMPS Load) | Circuit breaker | |||||||
| Output Short Circuit Protection | Circuit breaker | |||||||
| AC Input Breaker | 1-3K/30A | |||||||
| SOLAR CHARGER | ||||||||
| Maximum PV Array Power | 1250W | 2500W | 1250W | 2500W | 1250W | 2500W | 2500W | 5000W |
| Maximum PV Charge Current | 80A±4A | |||||||
| DC Voltage | 12V/ 24V auto work | |||||||
| MPPT Range @ Operating Voltage | 15~95VDC @ 12V/ 30~230VDC @ 24V | |||||||
| Maximum PV Array Open Circuit Voltage | 245VDC | |||||||
| Standby Power Consumption | <2W | |||||||
| MECHANICAL SPECIFICATIONS | ||||||||
| Mounting | Wall Mount | |||||||
| Dimensions (W*H*D) | 493*303*200mm | |||||||
| Package Dimensions (W*H*D) | 615*400*319mm | |||||||
| OTHER | ||||||||
| Operation Temperature Range | 0℃ to 40℃ | |||||||
| Storage Temperature | -15℃ to 60℃ | |||||||
| Audible Noise | 60dB MAX | |||||||
| Display | LED+LCD | |||||||
| Standard Warranty | 1 year | |||||||
| CERTIFICATION & STANDARDS | ||||||||
| CE-EMC+LVD (EN6100-6-3:2007, EN6100-6-1:2017+EN IEC62109-1:2010, EN IEC62109-2:2011) | ||||||||
| МОДЕЛЬ | PV30-4KW VHM | PV30-5KW VHM | PV30-6KW VHM | |
| Номинальное напряжение аккумуляторной системы | 24 В постоянного тока | 48 В постоянного тока | 48 В постоянного тока | 48 В постоянного тока |
| ИНВЕРТОРНЫЙ ВЫХОД | ||||
| Номинальная мощность | 4 КВт | 5 КВт | 6 КВт | |
| Рейтинг всплеска | 12000ВА | 15000ВА | 18000ВА | |
| Способен запускать электродвигатель | 2 л.с. | 3 л.с. | ||
| Форма волны | Чистая синусоида / такая же, как на входе (режим байпаса) | |||
| Номинальное выходное напряжение RMS | 220 В/230 В/240 В переменного тока (±10 % среднеквадратического значения) | |||
| Выходная частота | 50 Гц/60 Гц ±0,3 Гц | |||
| КПД инвертора (пиковый) | >88% | |||
| Эффективность линейного режима | >95% | |||
| Фактор силы | 1.0 | |||
| Типичное время передачи | 10 мс (макс.) | |||
| Перегрузка | 100% < Нагрузка < 110% (сигнал тревоги 5 минут, затем остановка вывода и код неисправности 07) 110% < Нагрузка < 125% (сигнал тревоги 60 с, затем остановка вывода и код неисправности 07) Нагрузка > 125 % (сигнал тревоги 10 с, затем остановка вывода и код неисправности 07) ) | |||
| ВХОД ПЕРЕМЕННОГО ТОКА | ||||
| Напряжение | 230 В переменного тока | |||
| Выбираемый диапазон напряжения | 155~265 В переменного тока (для персональных компьютеров) | |||
| Диапазон частот | 50 Гц/60 Гц (автоматическое определение) 40–80 Гц | |||
| АККУМУЛЯТОР | ||||
| Минимальное стартовое напряжение | (10 В / 10,5 В / 11 В / 11,5 В / 12 В) +0,5 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||
| Сигнализация низкого заряда батареи | (10 В / 10,5 В / 11 В / 11,5 В / 12 В) +0,5 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||
| Низкий заряд батареи отключен | 10 В / 10,5 В / 11 В / 11,5 В / 12 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||
| Сигнализация высокого напряжения | (12–14,5 В)+1 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||
| Восстановление высокого напряжения батареи | (12–14,5 В)+0,5 В для режима 12 В постоянного тока (*2 для 24 В постоянного тока, *4 для 48 В постоянного тока) | |||
| Idie Потребление-Режим поиска | Нагрузка ≤50±20 Вт (120 В)/100 ± 20 Вт (220 В) | |||
| ЗАРЯДНОЕ УСТРОЙСТВО | ||||
| Выходное напряжение | Зависит от типа батареи | |||
| Защита от перезаряда SD | 15,7 В постоянного тока для режима 12 В постоянного тока (*2 для режима 24 В постоянного тока, *4 для режима 48 В постоянного тока) | |||
| Максимальный ток заряда | 60А | 30А | 35А | 40А |
| ПЕЙПАС И ЗАЩИТА | ||||
| Форма входного напряжения | Синусоидальная волна (сеть или генератор) | |||
| Номинальная входная частота | 50 Гц или 60 Гц | |||
| Защита от перегрузки (нагрузка SMPS) | Автоматический выключатель | |||
| Защита от короткого замыкания на выходе | Автоматический выключатель | |||
| Входной выключатель переменного тока | 4-6К/50А | |||
| СОЛНЕЧНАЯ БАТАРЕЯ | ||||
| Максимальная мощность фотоэлектрического массива | 2500 Вт | 5000 Вт | 5000 Вт | 5000 Вт |
| Максимальный ток заряда фотоэлектрической батареи | 80А±4А | |||
| Постоянное напряжение | 24 В/48 В автоматическая работа | |||
| Диапазон MPPT при рабочем напряжении | 30–230 В постоянного тока при 24 В/60–230 В постоянного тока при 48 В | |||
| Максимальное напряжение разомкнутой цепи фотоэлектрической батареи | 245 В постоянного тока | |||
| Энергопотребление в режиме ожидания | <2 Вт | |||
| МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Монтаж | Настенное крепление | |||
| Размеры (Ш*В*Г) | 531*305*202 мм | |||
| Размеры упаковки (Ш*В*Г) | 686*400*319 мм | |||
| ДРУГОЙ | ||||
| Диапазон рабочих температур | от 0 ℃ до 40 ℃ | |||
| Температура хранения | от -15℃ до 60℃ | |||
| Звуковой шум | 60 дБ МАКС. | |||
| Отображать | Светодиод+ЖК-дисплей | |||
| Стандартная гарантия | 1 год | |||
| СЕРТИФИКАЦИЯ И СТАНДАРТЫ | ||||
| CE-EMC+LVD (EN6100-6-3:2007, EN6100-6-1:2017+EN IEC62109-1:2010, EN IEC62109-2:2011) | ||||
